ターニングスラントベッドCNC旋盤機

当社は、長年にわたって世界中のさまざまな市場で多くの信頼を獲得してきましたが、そのほとんどは東南アジア、中東、その他の地域からの市場です。ターニングスラントベッドCNC旋盤の主な特徴は、シンプルで実用的な操作です。優れた構成により、より高い処理精度と効率も確実に得られます。

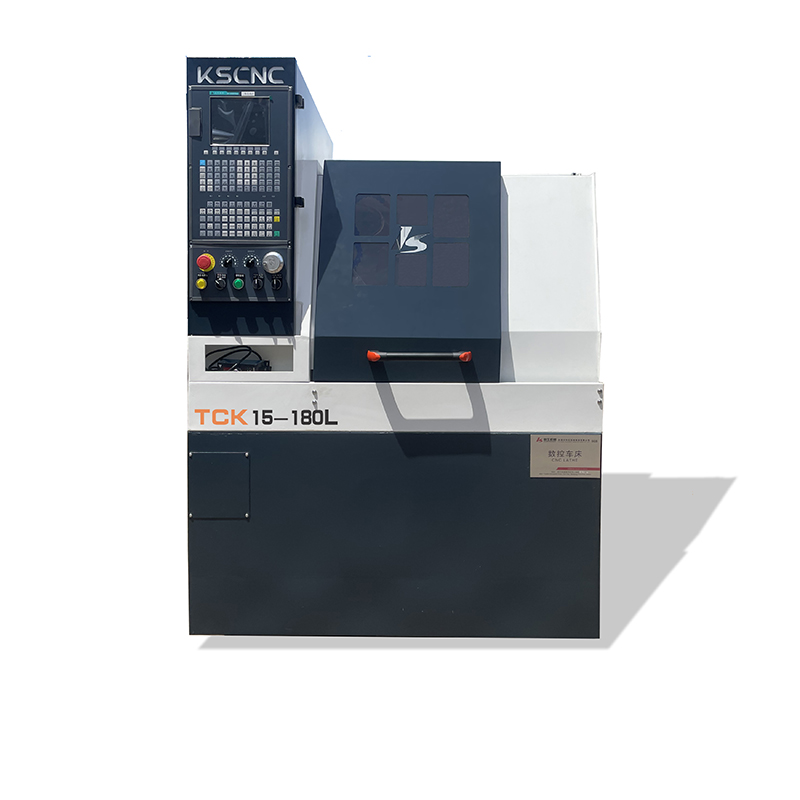

モデル:TCK15-180L

お問い合わせを送信

製品説明

旋削傾斜ベッド CNC 旋盤機の詳細な製品紹介

卸売旋削傾斜ベッド CNC 旋盤機は、より優れたパフォーマンスを備え、より効率的に破片を除去できます。この機械は台湾製スピンドル（6000RPM）、精密ボールネジ、レールキャリッジ、半密閉板金、後方システムパネルなどで構成されており、より効率的な生産を保証します。

旋削スラントベッドCNC旋盤の標準構成

スピンドル台湾製スピンドルユニット
インバーター SINEE
システム Wind CNC 2000TBV
リニアガイドCSK
ボールねじ QIJIAN/QIXUAN
ベアリングHRB
モーター・サーボモーター

ターニングスラントベッドCNC旋盤のパラメータ

		ユニット	TCK15-180L	TCK25-180L
生産能力	最大。ベッドの上でスイングする	んん	Ï150	Ï150
	最大。スイングオーバークロススライド	んん	Ï60	Ï60
	加工長さ	んん	180	180
	直径スピンドル穴の	んん	Ï15	Ï25
スピンドル	治具	該当なし	コレット	コレット
	速度範囲	回転数	300～6000（スピンドルユニット）	300～6000（スピンドルユニット）
	最終仕様	該当なし
餌やり	X軸の高速移動速度	メートル/分	15メートル	15メートル
餌やり	Z軸の高速移動速度	メートル/分	15メートル	15メートル
脳卒中	X軸最大旅行する	んん	180	180
脳卒中	Z軸最大値旅行する	んん	180	180
正確さ	X/Z軸繰り返し位置決め精度	んん	0.005	0.005
モーター	サーボモーター	キロワット	1.5	1.5
その他	クランプモード	該当なし	空気圧クランプ	空気圧クランプ
	ツールホルダー	該当なし	カッター配置	カッター配置
	ツールサイズ	んん	16	16
	ロードされたツールの数	個	5	5
	全体の寸法(長さ幅高さ)	んん	13509101560	13509101560
	高さ(ベースからスピンドルまで)	んん	970	970
	N.W.	kg	700	700

ターニングスラントベッドCNC旋盤の特長

・傾斜ベッド：切りくず除去が容易
-鋳造ベース: 剛性と耐衝撃性の優れたパフォーマンス
-台湾製スピンドル: 6000RPM
-精密ボールねじ、レール台車：加工精度と効率が向上（小型精密金属ハードウェア部品の生産によく適用されます）
-実用的な半密閉板金&後方システムパネル適用: 操作が便利
オプション（振動板、長尺用ラック）：短尺・長尺の自動供給・加工が可能となります。
