高精度小型CNC旋盤

高精度小型CNC旋盤は広く使用されており、シャフト、ディスクタイプのワークピースの加工に使用でき、非円形の曲線加工を実現できます。システムとアクセサリはご要望に応じてオプションとなります。

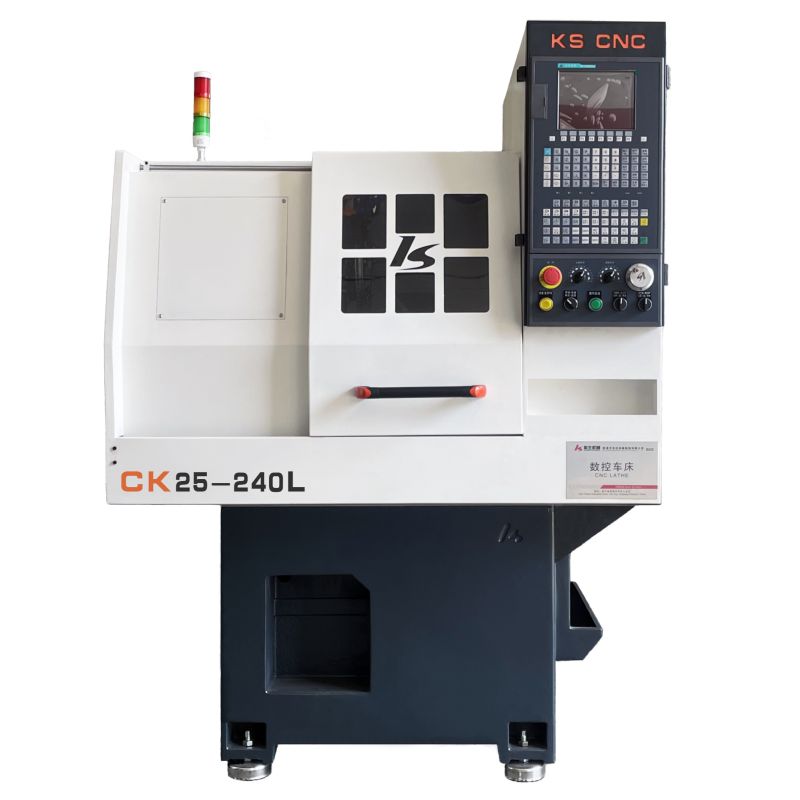

モデル:TCK25-240L

お問い合わせを送信

製品説明

高精度小型CNC旋盤の詳細な製品紹介

TCK25-240L 高精度小型 CNC 旋盤は、品質とコストを抑えた実用型工作機械です。この機械は、内径および外径旋削、テーパー加工、円弧、ねじ、ボーリング、車軸およびディスクワークのリーミングに適した非常に幅広い使用範囲を持っています。また、非円形曲線加工を実現することもでき、CNCシステムを選択することもできます。ご要望に応じたオプションのアクセサリーもございます。

高精度小型CNC旋盤の標準構成

スピンドル→スピンドルユニット
システム：Wind 2000TCEV：標準：
GSK（オプション）
KND（オプション）
インバーター SINEE
リニアガイドCSK
ベアリングHRB
ボールねじ QIJIAN/QIXUAN
モーター・サーボモーター

高精度小型CNC旋盤のパラメータ

		ユニット	TCK25-200L
生産能力	最大。ベッドの上でスイングする	んん	Ï210
	最大。スイングオーバークロススライド	んん	Ï120
	加工長さ	んん	240
	直径スピンドル穴の	んん	Ï25
スピンドル	治具	該当なし	コレット
	速度範囲	回転数	100-5000
	最終仕様	該当なし
餌やり	X軸の高速移動速度	メートル/分	28(2510)
餌やり	Z軸の高速移動速度	メートル/分	28(2510)
脳卒中	X軸最大旅行	んん	240
脳卒中	Z軸最大値旅行	んん	240
正確さ	X/Z軸繰り返し位置決め精度	んん	0.005
モーター	サーボモーター	キロワット	1.5
他の	クランプモード	該当なし	空気圧クランプ
	ツールホルダー	該当なし	カッター配置
	ツールサイズ	んん	16
	ロードされたツールの数	個	6
	全体の寸法(長さ幅高さ)	んん	110010601700
	高さ(ベースからスピンドルまで)	んん	1010
	北西		850
