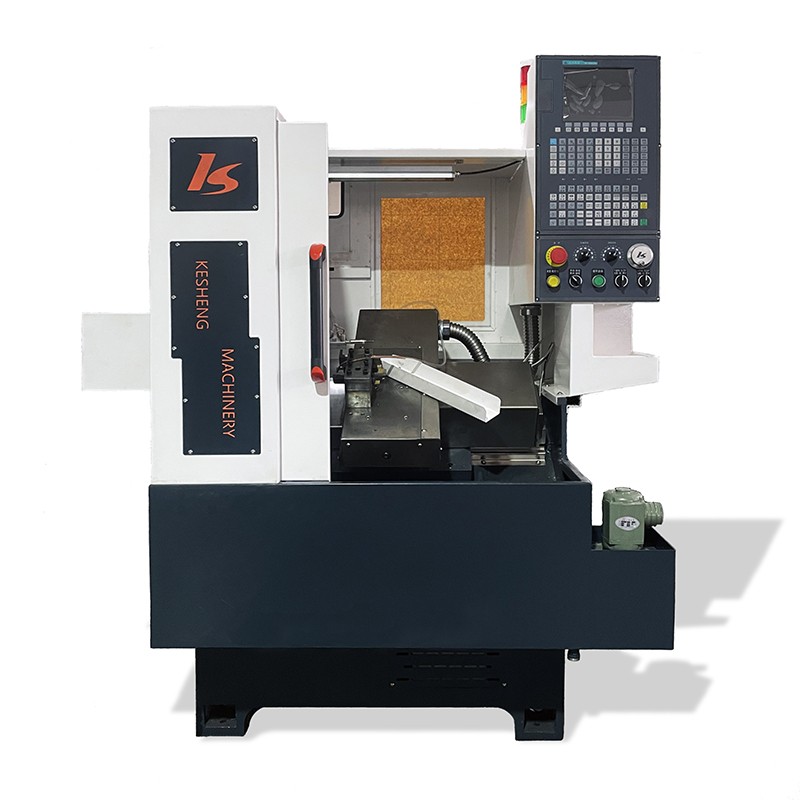

自動棒材供給装置小型CNC旋盤機

当社はCNC旋盤の製造を中心に行っております。特に自動棒材供給装置小型 CNC 旋盤機の優れた構成と精密なフィッティングにより、この機械は小型精密金属部品を正確かつ迅速に生産します。

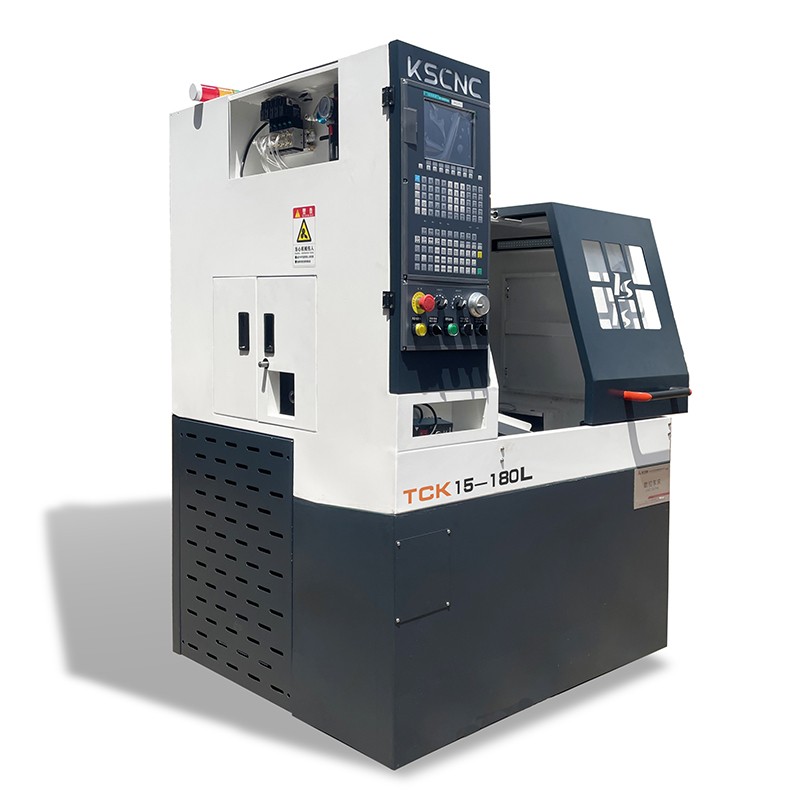

モデル:TCK15-180L

お問い合わせを送信

製品説明

自動棒材供給装置小型CNC旋盤の詳細製品紹介

鋳造ベースを備えた高品質の自動バーフィーダー小型 CNC 旋盤機は、剛性と耐衝撃性の点で優れており、切りくずの除去がはるかに簡単です。
適切な構成 (台湾製スピンドル (6000RPM)、精密ボールねじ、レールキャリッジ、半密閉型板金、後方システムパネルなど) により、より高い処理と効率が保証されます。小型精密金属部品の製造に確実かつ簡単に応用できます。

自動棒材供給装置小型CNC旋盤の標準構成

スピンドル台湾製スピンドルユニット
システム Wind CNC 2000TBV
インバーター SINEE
リニアガイドCSK
ベアリングHRB
ボールねじ QIJIAN/QIXUAN
モーター・サーボモーター

自動バーフィーダ小型CNC旋盤のパラメータ

		ユニット	TCK15-180L	TCK25-180L
生産能力	最大。ベッドの上でスイングする	んん	Ï150	Ï150
	最大。スイングオーバークロススライド	んん	Ï60	Ï60
	加工長さ	んん	180	180
	直径スピンドル穴の	んん	Ï15	Ï25
スピンドル	治具	該当なし	コレット	コレット
	速度範囲	回転数	300～6000（スピンドルユニット）	300～6000（スピンドルユニット）
	最終仕様	該当なし
餌やり	X軸の高速移動速度	メートル/分	15メートル	15メートル
餌やり	Z軸の高速移動速度	メートル/分	15メートル	15メートル
脳卒中	X軸最大旅行する	んん	180	180
脳卒中	Z軸最大値旅行する	んん	180	180
正確さ	X/Z軸繰り返し位置決め精度	んん	0.005	0.005
モーター	サーボモーター	キロワット	1.5	1.5
その他	クランプモード	該当なし	空気圧クランプ	空気圧クランプ
	ツールホルダー	該当なし	カッター配置	カッター配置
	ツールサイズ	んん	16	16
	ロードされたツールの数	個	5	5
	全体の寸法(長さ幅高さ)	んん	13509101560	13509101560
	高さ(ベースからスピンドルまで)	んん	970	970
	N.W.	kg	700	700

自動棒材供給装置小型CNC旋盤の特長

-鋳造ベース: 剛性と耐衝撃性の優れたパフォーマンス
・傾斜ベッド：切りくず除去が容易
-台湾製スピンドル: 6000RPM
-精密ボールねじ、レール台車：加工精度と効率が向上（小型精密金属ハードウェア部品の生産によく適用されます）
-実用的な半密閉板金と後方システムパネルを適用：操作が便利
オプション（振動板、長尺用ラック）：短尺・長尺の自動供給・加工が可能となります。

完成品
